Private Homepage der Amateur Radio Station DG6JS. Die Anschrift gibt es hier ganz offiziell und agenturlich.

DG6JS - Shacke

An dieser Stelle eine kleine Übersicht über das am häufigsten verwendete Equipment.
  1. Nebenbei
  2. Man muss ja wissen was los ist.
  3. CFX-431
  4. IC-9700
  5. FT-847 (meist 70MHz und 40m)
  6. FT-818ND
  7. Das wichtigste Werkzeug im Shacke
  8. Meist arbeitsloser Antennentuner


Antennen benötigt man ja auch irgendwie.
Es gibt ja Experten die mit offenem Koaxkabel durch die Wohnung funken,
ich habe mich dann doch für die klassischen Formen von Antennen entschieden. 🤮️

Dipol (W-735) für 40 und 80m, Koaxial gespeister Balun, mit Aircel 7 welches nach 15 Jahren dann doch abgesoffen ist.
Somit (Stand 11.2026) nun ein dicker   [RG213]   Wurm am GFK Mast hoch läuft.


VX4000     Die Gehhilfe [The Walker] für 2m, 70cm und 23cm Sichtfunk.


Die magnetische Loopantenne MLA-M

soweit so gut, mit 1 bis 2 Watt in WSPR immerhin DP0GVN - VK- ZL (WSPR!)


RX ist leider meist kniffelig, muss an den gefühlt ca. 88 Mio.
Schaltnetzteilen in der Umgebung liegen...
Vom allseits beliebten PowerLine mal abgesehen -NERV!

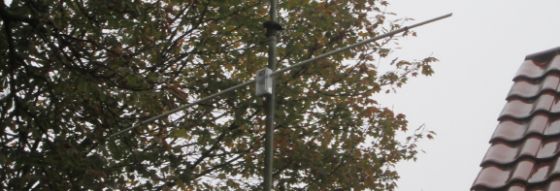

Für 6 Meter ( 50MHz )

habe ich zeitweise noch eine Selbstbau Bazooka am GFK Mast,

aktuell ist es eine für 70MHz. Wie die da so Funkt kann man sich hier ansehen.
Ich lasse die Kabel immer etwas länger, abschneiden ist eindeutig leichter als ankleben 🤕️
wer es penibel genau machen möchte misst am besten zuvor den Verkürzungsfaktor des verwendeten Koaxkabels aus.






    Vor einiger Zeit (März 22) sehr erfolgreich im Test:
    Selbstbau Vertikal in verkürzter Bauweise die zur Zeit auf 15m - 21MHz abgestimmt ist.
    Spendiert man für jedes Band mindestens ein Radial kann man die Bänder 17 - 15 - 12 nutzen 10m habe ich nicht getestet.

    Selbstbau was sonnt - kaufen kann jeder Arsch

für mehr INPUT auf das Bild klicken, die Antenne befindet sich zur Zeit am Balkon an einem kleinem Mast in ca. 5m über Grund.
Das SWR ist mit der neuen Erdungsspule und den Radials von 18 - 25 MHz bei max. 3 auf 21,1 MHz ist es bei 1,2.
Damit sollte jeder Tuner und jedes Koax-Kabel klar kommen.

Durch das neue Erdungsspulen Design ist ein kurzes Stück GFK Rohr zur Befestigung nötig, da der Strahler jetzt nicht erst am oberen Ende de Gehäuses beginnt (Erdungsspule beachten).
